오늘은 금형 제작의 효율성과 품질을 좌우하는 핵심 기준인 ‘몰드 규격’에 대해 알아보려 합니다.
설계에서 조립, 유지보수까지 전 과정에 깊이 관여하는 몰드 규격은 금형 산업의 공통 언어이자 설계의 시작점입니다.
이번 글에서는 몰드 규격의 개념부터 실제 현장 적용, 그리고 주요 규격 체계까지 소개해드립니다!

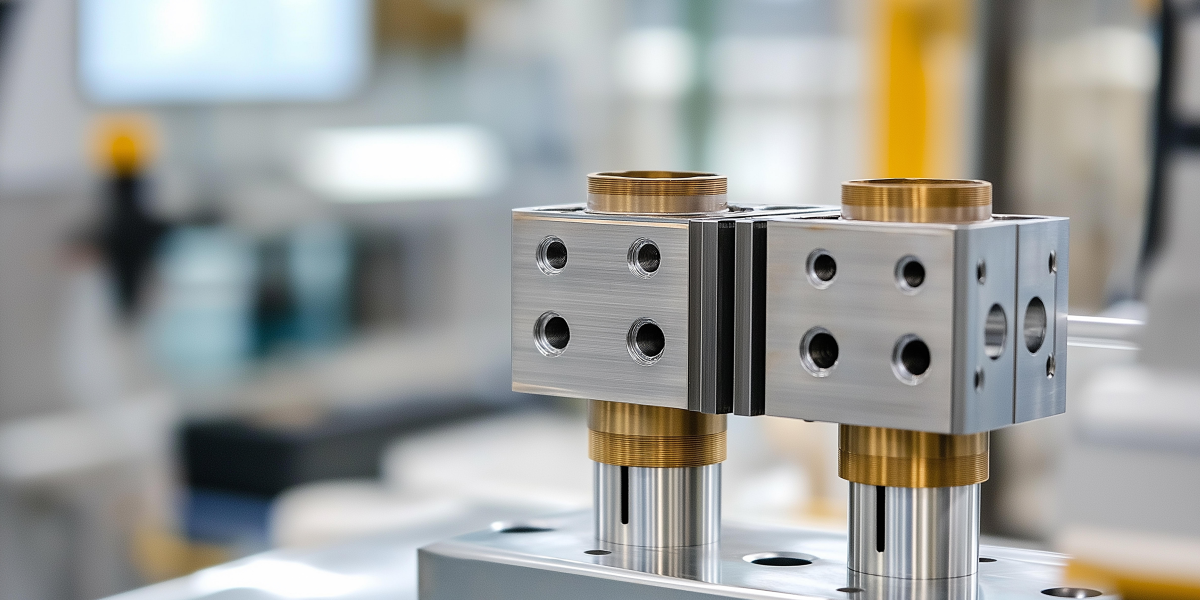

몰드 규격이란?
금형은 제품을 대량으로 생산하기 위해 꼭 필요한 산업의 핵심 요소입니다. 그런 금형을 만들 때마다 처음부터 모든 부품을 설계하고 가공한다면, 시간도 오래 걸리고 비용도 과도하게 발생하겠죠. 그래서 등장한 것이 바로 ‘몰드 규격’입니다.
몰드 규격은 금형을 구성하는 부품들이 일정한 기준에 따라 제작되어 서로 다른 제조사에서도 호환될 수 있도록 약속된 시스템입니다. 이 규격 덕분에 모든 부품을 새로 설계하지 않아도 되고, 필요한 부품은 기성품으로 조달해 금형 조립에 사용할 수 있습니다.
쉽게 말해서, 몰드 규격은 금형 업계의 ‘레고 블록’ 같은 존재입니다. 어떤 회사에서 만든 레고 블록이든 규격이 같다면 문제없이 조립되듯, 몰드 규격에 맞춘 부품은 누구나, 어디서든, 쉽게 교체하고 유지보수할 수 있습니다. 이는 단순한 편의성을 넘어서 금형 산업 전체의 생산성, 품질 안정성, 납기 단축이라는 이점을 가져다줍니다.
몰드 규격을 이루는 네 가지 핵심 요소
몰드 규격은 단순히 부품의 크기만 정해둔 것이 아닙니다.
정확하고 일관된 금형 제작을 위해 치수, 재질, 형상, 공차라는 네 가지 기본 요소가 정밀하게 설정되어 있습니다.
이러한 기준들이 정리되어 있기 때문에 몰드 산업은 빠르고 안정적으로 움직일 수 있게 됩니다.
1. 치수(Dimension) – 모든 규격의 출발점
몰드 규격에서 가장 기본이 되는 요소는 바로 ‘치수’입니다.
각 부품이 얼마나 긴지, 얼마나 두꺼운지, 어느 위치에 어떤 간격으로 배치되어야 하는지를 정밀하게 정의합니다.
예를 들어, 이젝터 핀의 지름이 5mm라고 되어 있다면, 그 핀은 전 세계 어디서 제작되든 같은 치수를 가져야 하며, 연결 되는 홀의 지름도 5mm에 맞춰져야 합니다.
이렇게 치수가 정확히 표준화되어 있어야 금형 부품 간의 정렬과 조립이 원활하게 이루어질 수 있습니다.
2. 재질(Material) – 내구성과 정밀도를 결정하는 요소
아무리 정확한 치수를 갖췄더라도, 부품의 재질이 적절하지 않으면 금형은 오래 가지 못합니다.
몰드 규격에는 각 부품에 적합한 금속의 종류와 경도, 내열성, 내식성 등도 함께 정의되어 있습니다.
예를 들어, 가이드 핀에는 내마모성이 좋은 SKD11, 광학 금형에는 녹이 잘 슬지 않는 S136 같은 스테인리스 계열이 사용됩니다.
재질 표준이 명확해야 설계자는 제품 용도에 맞는 부품을 선택할 수 있고, 제작자는 필요한 내구성 기준을 만족하는 부품을 쉽게 조달할 수 있습니다.
3. 형상(Shape) – 조립과 기능을 결정짓는 형태의 규칙
몰드 부품은 단순한 원기둥이나 사각형이 아닌, 정해진 위치에 삽입되고 작동하기 위한 기능적 형상을 갖습니다.
예를 들어, 가이드 핀은 끝부분이 라운드 처리되어 연결이 부드럽고, 코어 핀은 중앙에 홈이 있거나 경사면이 포함되기도 합니다.
몰드 규격은 이러한 형상까지도 정확히 정의해 두고, 부품의 단면, 끝단 가공, 홈 위치, 테이퍼 각도 등 세부 디테일까지 포함합니다.
이 기준이 없다면 설계자는 매번 형상을 새로 정의해야 하고, 제조자는 해석 오류로 인해 불량을 낼 가능성이 높아집니다.
4. 공차(Tolerance) – 조립과 작동의 여유를 위한 정밀한 허용 오차
모든 부품은 얼마나 오차를 허용할 수 있는가(공차)가 미리 정의되어야 제대로 작동합니다.
예를 들어, 이젝터 핀의 지름이 5mm이고, 공차가 ±0.01mm라면, 실제로는 4.99mm에서 5.01mm 사이의 크기로 생산될 수 있습니다.
이 작은 수치는 금형의 작동에 치명적인 영향을 주기도 하고, 정확히 관리되면 금형 수명과 제품 품질이 비약적으로 향상됩니다.
몰드 규격은 각 부품의 공차를 용도별로 나누어 정해두며, 이를 통해 조립 오차를 줄이고, 높은 정밀도와 반복 생산성을 가능하게 합니다.
몰드 규격의 작용
| 요소 | 작용 |
|---|---|
| 치수 | 부품의 위치와 크기 |
| 재질 | 내구성과 정밀 가공성 |
| 형상 | 조립성과 기능 |
| 공차 | 수명과 품질 |
이 네 가지 요소는 개별적으로 중요한 동시에, 서로 유기적으로 연결되어 금형 하나하나의 완성도를 만들어냅니다.
몰드 규격의 활용
몰드 규격은 설계, 제작, 유지보수 전 과정에서 활발하게 사용되며, 각 단계에서 어떤 식으로 쓰이는지 구체적으로 알아보겠습니다.
1) 설계 단계
설계자는 CAD 프로그램에서 규격화된 부품 라이브러리를 불러와 금형을 설계합니다. 예를 들어 DME나 MISUMI 규격의 가이드 핀, 이젝터 핀을 도면에 배치할 수 있습니다. 이는 설계 시간을 단축시킬 뿐만 아니라, 나중에 부품을 조달할 때도 오류를 줄이고 일관성을 유지하는 데 도움이 됩니다.
2) 제작 단계
규격에 맞춘 부품들은 대부분 기성품으로 공급되기 때문에, 일일이 정밀 가공을 하지 않아도 됩니다. 필요한 부품은 규격 번호만으로 발주가 가능하고, 맞춤 가공은 캐비티·코어 같은 특수 부품에만 집중할 수 있으므로 전체 공정이 훨씬 빨라집니다.
3) 유지보수 단계
몰드는 소모품입니다. 사용 중에 마모되거나 파손되는 부품들이 생깁니다. 이때 규격 부품을 사용했다면 동일한 규격의 제품으로 교체만 하면 되기 때문에 수리 시간과 비용이 크게 줄어듭니다. 특히 생산 현장에서 금형이 멈추는 시간은 곧 손실이므로, 신속한 교체는 실무에서 매우 중요한 요소입니다.
대표적 몰드 규격
금형산업은 전 세계적으로 발전해 왔으며, 각국에서는 자국 산업에 맞는 몰드 규격 시스템을 발전시켜 왔습니다.
몰드 규격은 국가와 제조사에 따라 다양한 체계로 나뉩니다. 이러한 규격은 금형 설계와 부품 조달의 기준이 되며, 국제 협업 및 수출입에서도 중요한 기준 역할을 합니다.
대표적인 몰드 규격
| 규격명 | 사용 지역 | 정밀도 | 추천 제품 |
|---|---|---|---|
| DME | 미국, 북미 | 보통~정밀 | 자동차 부품, 대형 가전 |
| HASCO | 유럽 | 정밀~고정밀 | 의료기기, 광학 부품 |
| MISUMI | 아시아 | 정밀~고정밀 | 전자기기, 소형 정밀 부품 |
DME (미국식 규격)
- 기준 단위: 인치(Inch)
- 사용 지역: 북미
- 특징: 구조가 단순하고 부품 크기가 큽니다. 미국 자동차 산업에 주로 사용되며, 내구성이 강조되는 금형에 적합합니다.
HASCO (독일식 규격)
- 기준 단위: 밀리미터(mm)
- 사용 지역: 유럽 전역
- 특징: 정밀도가 높고 설계 체계가 잘 갖춰져 있습니다. 의료기기나 정밀 산업 부품에 자주 쓰입니다. 부품 번호 규칙이 체계적이어서 설계 자동화에 유리합니다.
MISUMI (일본식 규격)
- 기준 단위: 밀리미터(mm)
- 사용 지역: 일본, 한국, 중국 등 아시아 지역
- 특징: 매우 다양한 규격을 제공하며, 원하는 길이나 형상을 세밀하게 지정할 수 있습니다. 전자기기처럼 작은 제품의 정밀 금형에 적합합니다.
몰드 규격 선택
몰드 규격을 선택해야 될 경우, 제품 수출 지역, 정밀도, 생산량, 부품 조달 환경 등을 모두 고려해야 합니다.
선택 가이드
| 상황 | 추천 규격 | 선택 이유 |
|---|---|---|
| 미국 업체에 납품 | DME | 미국 표준 기반, 인치 단위 사용, 전통 규격, 내구성 강조 |
| 유럽 업체에 납품 | HASCO | 유럽 설계 기반, 정밀도 높고 체계적 |
| 소형 전자제품 제작 | MISUMI | 미세 조정 가능, 다양한 사양 선택 가능 |
| 국내 소비재 생산 | 국내 규격 | 빠른 납기, 합리적 가격 |
| 유지보수가 잦은 금형 | MISUMI / 국내 규격 | 교체 용이, 호환성 높음 |
| CAD 설계 자동화 | HASCO / MISUMI | 부품 번호 규칙적, 라이브러리 풍부 |
몰드 규격은 금형 설계의 출발점이자, 제작과 유지보수의 기준이 됩니다. 규격에 대한 이해가 높아질수록 설계자는 더 효율적인 금형을 만들 수 있고, 현장의 작업자는 문제 발생 시 더 빠르고 정확하게 대응할 수 있습니다.
특히 글로벌 시장을 목표로 하는 제조업체라면, 고객사 요구에 맞는 규격 선택은 필수이며, 부품 호환성과 납기 대응력 또한 경쟁력의 핵심입니다.
여러분의 금형 설계와 제작에 작은 길잡이가 되기를 바라며, 이번 제조백과는 여기서 마치도록 하겠습니다!
